Как выбрать чугунный радиатор: технические параметры, расчёт мощности и требования к монтажу
Чугунный радиатор следует выбирать не только по внешнему виду и количеству секций. Необходимо учитывать параметры системы отопления, требуемую тепловую мощность, межосевое расстояние, габариты прибора, массу, схему подключения и условия монтажа.
Ошибка на любом из этих этапов может привести к недостаточному прогреву помещения, неудобному размещению радиатора, снижению теплоотдачи или проблемам при эксплуатации.
Когда стоит выбирать чугунный радиатор
Чугунные радиаторы применяются в системах водяного отопления жилых, общественных и других зданий. Прибор собирается из отдельных литых секций, соединённых ниппелями; герметичность межсекционных соединений обеспечивают прокладки.
Такие радиаторы целесообразно рассматривать в следующих случаях:
- требуется отопительный прибор с высокой тепловой инерцией;
- в системе используется теплоноситель, качество которого сложно постоянно контролировать;
- необходим радиатор для гравитационной системы с естественной циркуляцией;
- важен продолжительный срок эксплуатации;
- требуется современный секционный радиатор, внешне отличающийся от традиционных чугунных батарей.
Большой внутренний объём и масса чугуна позволяют радиатору дольше сохранять тепло после уменьшения температуры теплоносителя.
Основные параметры выбора
Рабочее и испытательное давление
Рабочее давление радиатора должно соответствовать параметрам конкретной системы отопления. При выборе прибора для квартиры недостаточно ориентироваться только на этажность здания: необходимо узнать рабочее давление, давление опрессовки и возможные переходные режимы у управляющей или эксплуатационной организации.
Для чугунных радиаторов KONNER Modern:
- рабочее давление — 12 атм;
- испытательное давление — 18 атм;
- максимальная температура теплоносителя — 130 °C.
Рабочее давление показывает, при каких условиях прибор рассчитан на продолжительную эксплуатацию. Испытательное давление используется при проверке герметичности и не является допустимым постоянным режимом работы.
Прибор нельзя выбирать с минимальным запасом относительно параметров системы. Кроме штатного давления необходимо учитывать опрессовку и риск гидравлических ударов. Особенно это важно в централизованных системах многоквартирных домов.
Тепловая мощность одной секции
Основой расчёта является номинальный тепловой поток одной секции. Для моделей KONNER Modern он составляет:
| Модель | Межосевое расстояние | Номинальный тепловой поток одной секции при ΔT = 70 °C |
|---|---|---|
| KONNER Modern 500 | 500 мм | 140 Вт |
| KONNER Modern 300 | 300 мм | 95 Вт |
Параметры приведены для стандартного температурного напора ΔT = 70 °C. Допустимое отклонение фактического теплового потока от заявленного изготовителем составляет от −4 до +5%.
Важно понимать: 140 или 95 Вт — не постоянная мощность секции при любых условиях. Фактическая теплоотдача зависит от температуры воды, температуры воздуха в помещении, расхода теплоносителя и схемы подключения.
Температурный напор рассчитывается по формуле:
ΔT = (t подачи + t обратки) / 2 – t помещения
Например, при температурном графике 95/70 °C и температуре воздуха 20 °C:
ΔT = (95 + 70) / 2 − 20 = 62,5 °C
При низкотемпературном режиме 55/45 °C:
ΔT = (55 + 45) / 2 − 20 = 30 °C
Во втором случае фактическая теплоотдача радиатора будет существенно ниже паспортной. Поэтому номинальную мощность при ΔT = 70 °C нельзя напрямую использовать для расчёта системы с конденсационным котлом, тепловым насосом или другим низкотемпературным источником тепла.

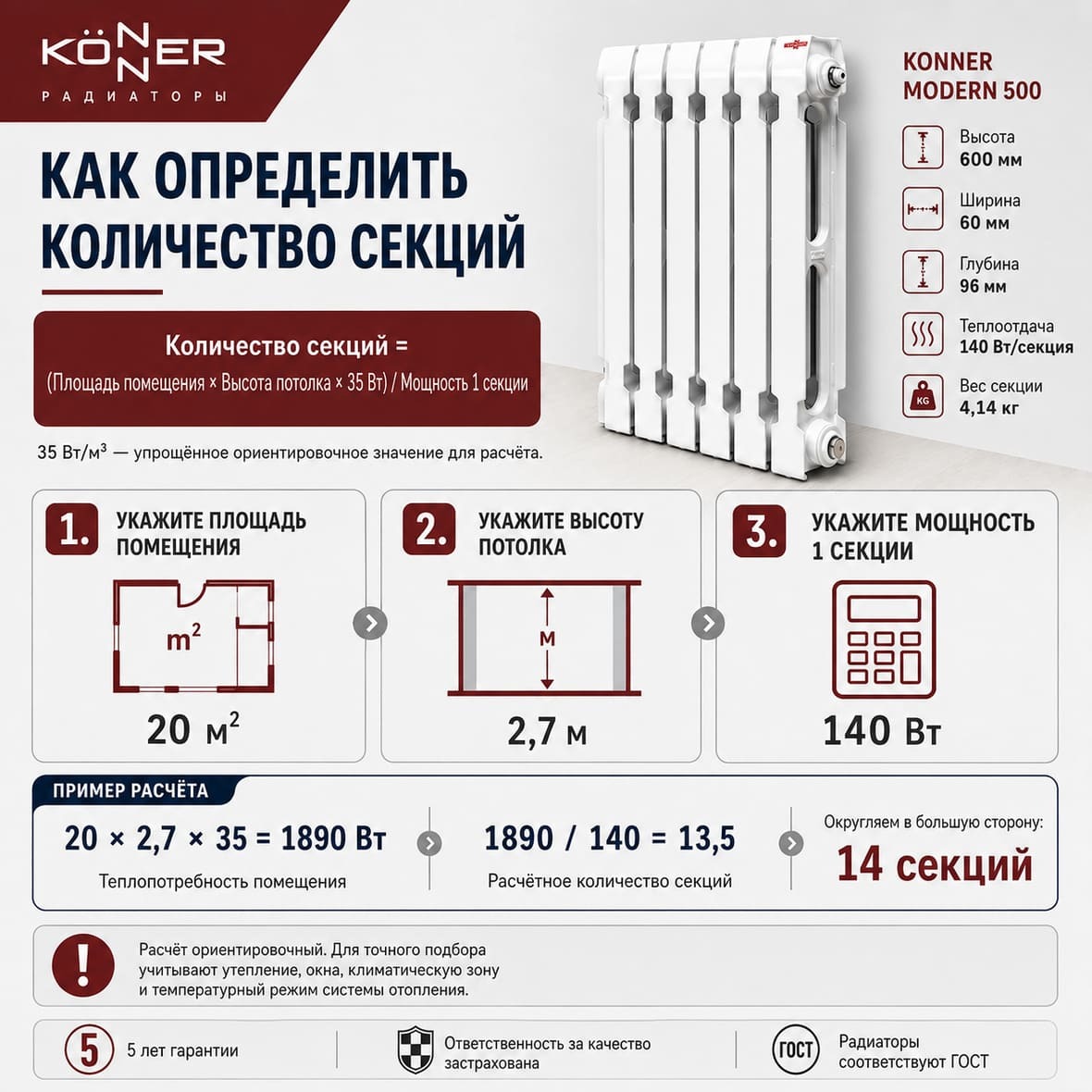

Как определить количество секций радиатора
Для ориентировочного подбора радиатора необходимо учитывать не только площадь помещения, но и высоту потолка. Сначала рассчитывают объём комнаты, затем определяют требуемую тепловую мощность и делят её на теплоотдачу одной секции.
Формула расчёта
Количество секций = (площадь помещения × высота потолка × 35 Вт/м³) / мощность одной секции
Где:
- площадь помещения указывается в м²;
- высота потолка — в метрах;
- 35 Вт/м³ — ориентировочная удельная тепловая мощность для стандартного помещения;
- мощность одной секции берётся из технических характеристик радиатора;
- полученный результат округляется в большую сторону.
Пример расчёта
Необходимо подобрать радиатор KONNER Modern 500 для помещения площадью 20 м² с высотой потолка 2,7 м. Номинальная теплоотдача одной секции составляет 140 Вт.
Определяем требуемую тепловую мощность помещения:
20 × 2,7 × 35 = 1890 Вт
Рассчитываем количество секций:
1890 / 140 = 13,5
Результат округляем в большую сторону — для помещения потребуется 14 секций.
Что важно учитывать
Такой расчёт является ориентировочным. Коэффициент 35 Вт/м³ подходит для предварительного подбора радиатора в помещении со стандартными условиями эксплуатации. Фактическая потребность в тепле зависит от климатической зоны, качества утепления, количества наружных стен и окон, расположения помещения, температуры теплоносителя и схемы подключения.
Для угловых комнат, помещений с панорамным остеклением, слабой теплоизоляцией или нестандартным температурным режимом системы отопления рекомендуется выполнять полноценный расчёт теплопотерь.
Для примерного расчета количества радиаторов можно воспользоваться калькулятором ниже.
Расчет количества радиаторов
Расчет носит предварительный характер, для индивидуального подбора радиатора проконсультируйтесь со специалистом магазина.
Таблица мощностей рекомендуемых радиаторов:
| Радиатор | Мощность |
|---|---|
| Чугунный радиатор Konner Модерн 300 | 95 Вт |
| Чугунный радиатор Konner Модерн 500 | 140 Вт |
| Алюминиевый радиатор Konner Lux 100/200 | 80 Вт |
| Алюминиевый радиатор Konner Lux 80/350 | 95 Вт |
| Алюминиевый радиатор Konner Lux 80/500 | 136 Вт |
| Алюминиевый радиатор Konner Lux 100/500 | 140 Вт |
| Биметаллический радиатор Konner Bimetal 80/350 | 105 Вт |
| Биметаллический радиатор Konner Bimetal 80/500 | 135 Вт |

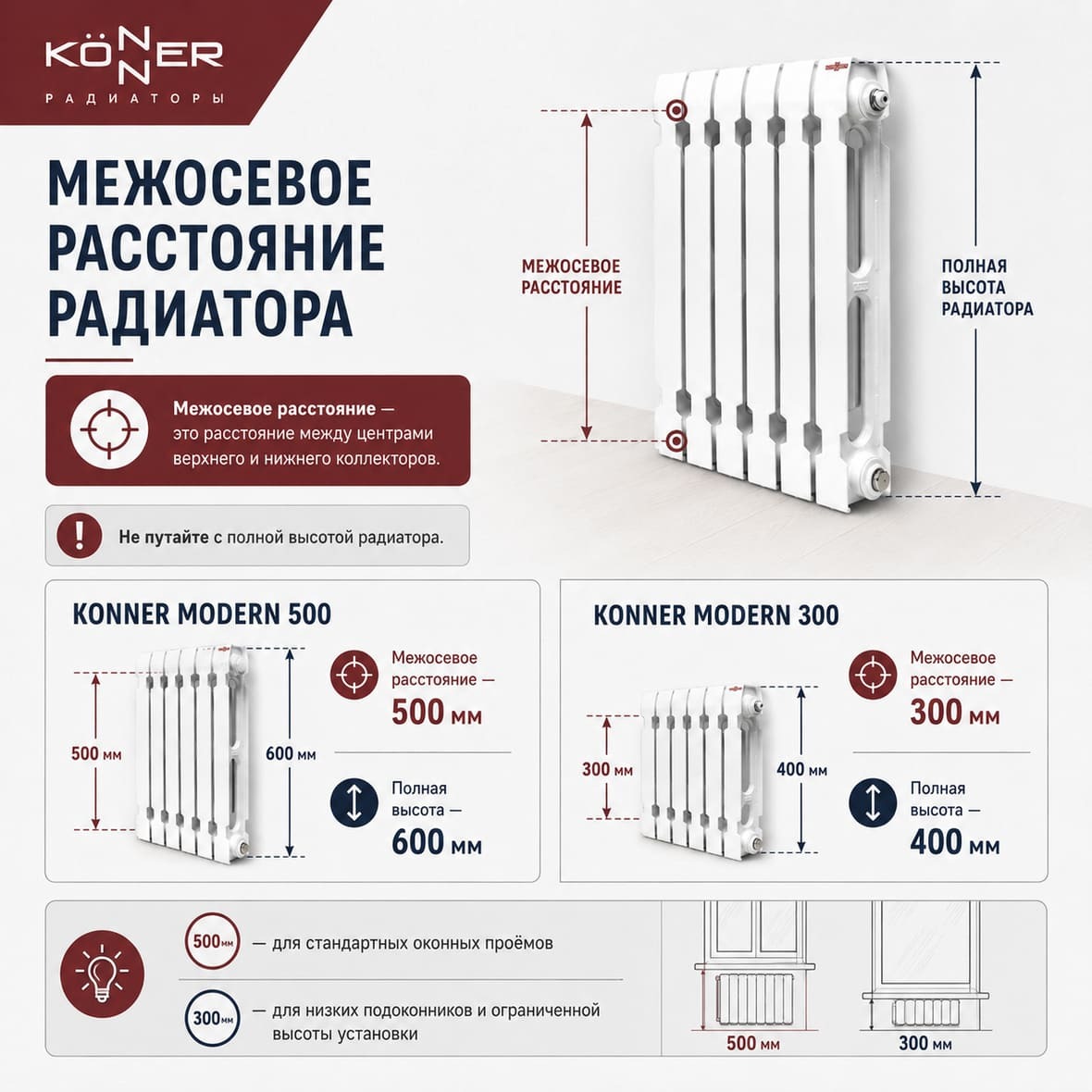

Межосевое расстояние и высота радиатора
Межосевое расстояние — это расстояние между центрами верхнего и нижнего коллекторов радиатора. Его нельзя путать с полной высотой прибора.
Для линейки KONNER Modern:
| Параметр | Modern 500 | Modern 300 |
|---|---|---|
| Межосевое расстояние | 500 мм | 300 мм |
| Полная высота | 600 мм | 400 мм |
| Глубина | 96 мм | 92 мм |
| Ширина одной секции | 60 мм | 62 мм |
Модель Modern 500 подходит для большинства стандартных оконных проёмов. Modern 300 рационально использовать:
- при низких подоконниках;
- в помещениях, где высота установки ограничена;
- когда необходим невысокий, но более длинный радиатор.
На сайте представлены приборы Modern 500 на 4, 7, 10 и 12 секций, а также Modern 300 на 10 секций. Например, суммарная номинальная теплоотдача 10-секционного Modern 500 составляет 1 400 Вт, а 10-секционного Modern 300 — 950 Вт.
Габариты и монтажные зазоры
Номинальная мощность радиатора достигается только при нормальной циркуляции воздуха вокруг прибора. Слишком маленькие зазоры между радиатором, стеной, полом и подоконником снижают конвективную составляющую теплоотдачи.
В техническом паспорте рекомендованы следующие минимальные расстояния:
- от пола до нижней части радиатора — 60 мм;
- от стены до задней поверхности — 25 мм;
- от верхней части прибора до подоконника или оконного проёма — 50 мм.
При выборе необходимо проверить не только высоту радиатора, но и доступное монтажное пространство:
Доступная высота ≥ высота радиатора + нижний зазор + верхний зазор
Например, для Modern 500 требуется минимум:
600 + 60 + 50 = 710 мм
Если между полом и подоконником меньше 710 мм, следует рассмотреть Modern 300 либо изменить компоновку отопительного прибора.
Масса радиатора и прочность основания
Чугунный радиатор значительно тяжелее алюминиевого или биметаллического. Масса одной секции без ниппеля составляет:
- Modern 500 — 4,14 кг;
- Modern 300 — 3,11 кг.
Следовательно, ориентировочная масса 10-секционного Modern 500 составляет 41,4 кг без учёта части соединительных элементов и арматуры.
- Modern 500, 4 секции — 16,56 кг;
- Modern 500, 7 секций — 28,98 кг;
- Modern 500, 10 секций — 41,4 кг;
- Modern 500, 12 секций — 49,68 кг;
- Modern 300, 10 секций — 31,1кг.
Перед монтажом необходимо оценить материал и состояние стены. Для пустотелых перегородок, газобетона, гипсокартона и других оснований с ограниченной несущей способностью стандартного крепления может быть недостаточно. В таких случаях применяют специальный крепёж, усиление закладными элементами или напольные опоры.
Согласно паспорту, для четырёхсекционного радиатора используются три кронштейна, для радиаторов более чем из четырёх секций — четыре. Прибор необходимо устанавливать строго горизонтально.

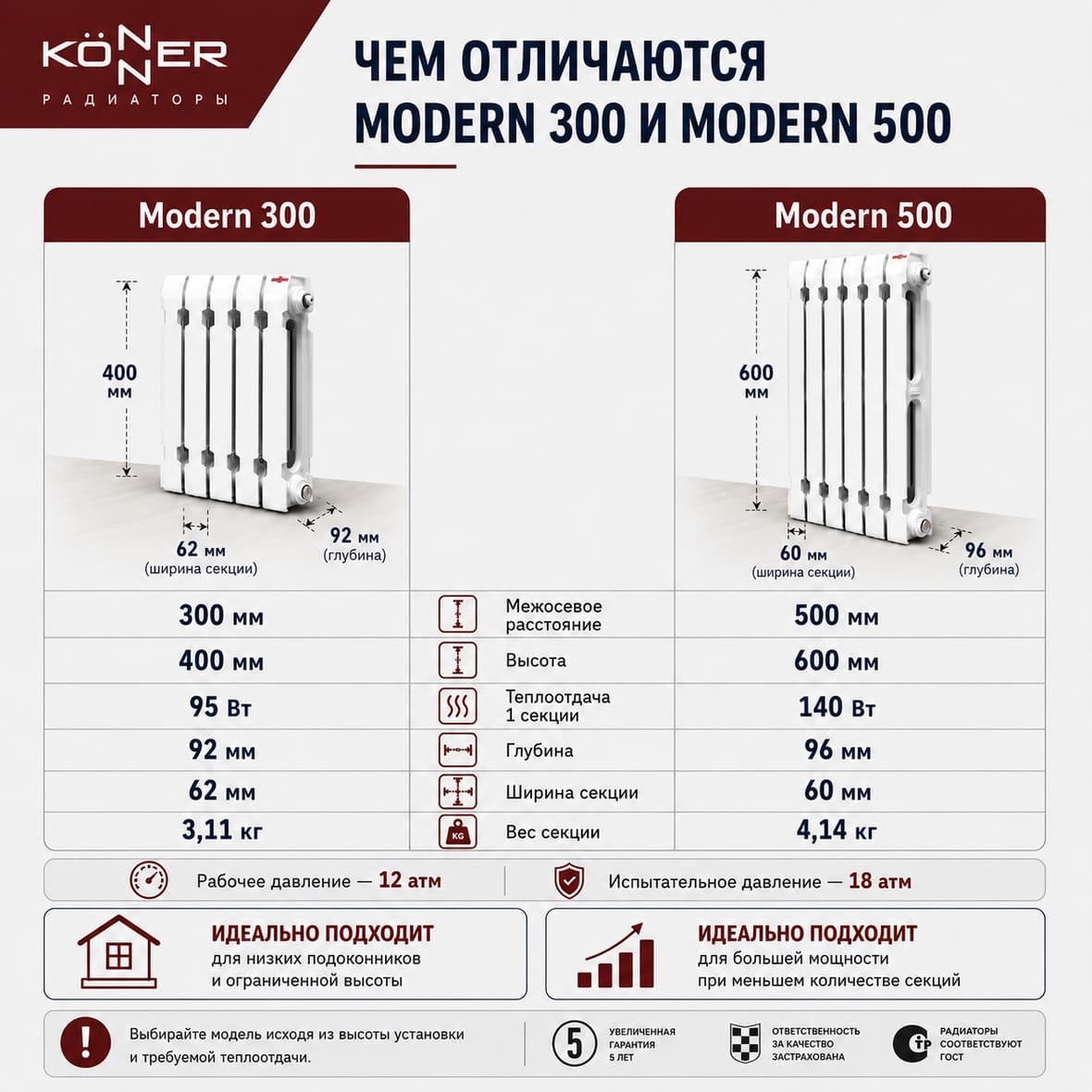

Какую модель выбрать: Modern 500 или Modern 300
KONNER Modern 300
- пространство по высоте ограничено;
- радиатор устанавливается под низким подоконником;
- требуется распределить нагрев вдоль широкого окна;
- существующая разводка рассчитана на межосевое расстояние 300 мм.
При одинаковом количестве секций Modern 300 имеет меньшую паспортную теплоотдачу, поэтому для получения той же мощности понадобится большее количество секций.
KONNER Modern 500
- под окном достаточно места для прибора высотой 600 мм;
- необходимо получить большую мощность при меньшем количестве секций;
- требуется компактная длина радиатора;
- используется стандартная разводка с межосевым расстоянием 500 мм.
Преимущество модели — теплоотдача 140 Вт с одной секции при ΔT = 70 °C.
Можно ли устанавливать чугунные радиаторы в квартире
Можно, если характеристики прибора соответствуют параметрам отопительной системы и его установку согласовала эксплуатирующая организация.
Перед покупкой необходимо уточнить:
- Рабочее давление в системе.
- Давление ежегодной опрессовки.
- Температурный график.
- Допустимый тип отопительного прибора.
- Диаметр и расположение подводящих труб.
- Схему системы — однотрубную или двухтрубную.
- Возможность временного отключения стояка.
- Требования к оформлению замены радиатора.
Самовольная замена отопительного прибора в многоквартирном доме может нарушить гидравлическую балансировку стояка. Установка радиатора с другой пропускной способностью, неправильное подключение арматуры или удаление байпаса могут повлиять не только на одну квартиру, но и на соседние помещения.

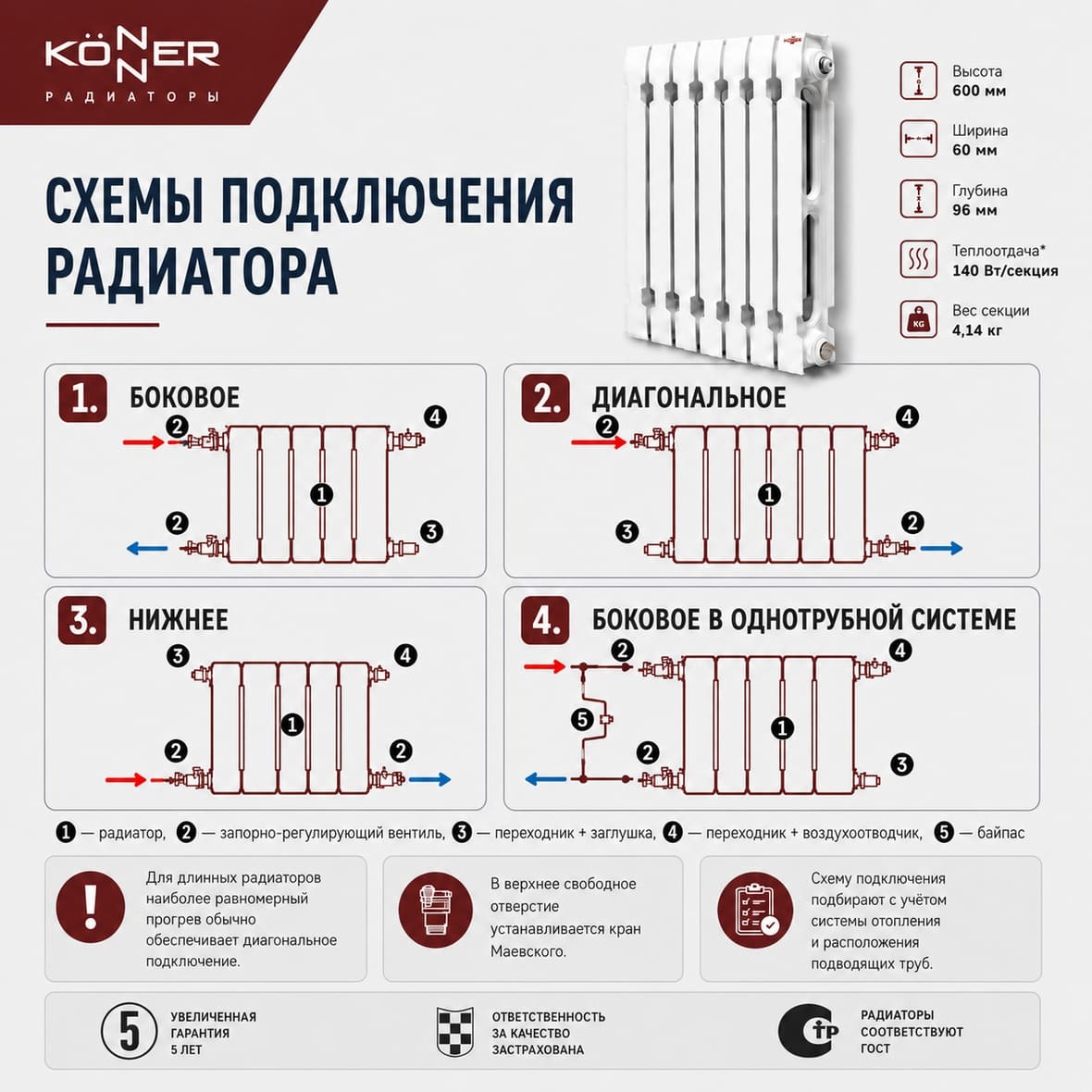

Подключение радиатора
Чугунный секционный радиатор может подключаться несколькими способами.
- Боковое одностороннее подключение. Подача и обратная линия находятся с одной стороны. Распространённый вариант для вертикальных стояков. Обычно эффективен для радиаторов умеренной длины.
- Диагональное подключение. Подача подключается сверху с одной стороны, обратная линия — снизу с противоположной. Такой вариант обеспечивает более равномерное распределение теплоносителя по длинному радиатору и часто используется при большом количестве секций.
- Нижнее разностороннее подключение. Обе трубы подсоединяются снизу с разных сторон. Схема удобна с точки зрения прокладки труб, но фактическая теплоотдача может оказаться ниже, чем при диагональном подключении.
- Однотрубная система. В однотрубной системе перед радиатором необходимо сохранять байпас — перемычку между подающей и обратной линиями. Это позволяет теплоносителю продолжать движение по стояку при регулировании или обслуживании радиатора. Требование о наличии байпаса прямо указано в техническом паспорте KONNER.
На подающей линии устанавливают регулирующий вентиль, на выходе — запорный или настроечный клапан. В свободное верхнее отверстие монтируют кран Маевского либо автоматический воздухоотводчик.
Согласно техническому паспорту, комплект поставки включает:
- радиатор в фирменной упаковке;
- технический паспорт с гарантийным талоном;
- четыре проходные пробки ¾";
- правую заглушку;
- кран Маевского ¾".
Перед покупкой необходимо отдельно уточнить наличие кронштейнов, запорно-регулирующих клапанов, термостатической головки и переходников под конкретный диаметр труб. Формулировка «монтажный комплект» у разных продавцов может включать разный набор изделий.
Срок службы и гарантия
Технический паспорт устанавливает:
- расчётный срок эксплуатации — 30 лет;
- гарантию — 5 лет со дня ввода радиатора в эксплуатацию.
Гарантия распространяется на производственные дефекты. Повреждения, вызванные нарушением правил транспортировки, хранения, монтажа или эксплуатации, к гарантийным случаям не относятся. Для рассмотрения претензии могут потребоваться акт ввода, сведения об испытательном давлении, фотографии, документы монтажной организации и разрешение эксплуатирующей организации.
Основные ошибки при выборе и эксплуатации
- Выбор только по площади комнаты. Одинаковые по площади помещения могут иметь разные теплопотери. Угловая комната с двумя окнами требует большей мощности, чем внутреннее помещение в утеплённом доме.
- Использование паспортной мощности без учёта температуры воды. Если радиатор рассчитан по значению при ΔT = 70 °C, а система работает в низкотемпературном режиме, установленной мощности может не хватить.
- Игнорирование массы. Тяжёлый радиатор нельзя крепить к слабой перегородке стандартными дюбелями без оценки несущей способности основания.
- Отказ от опрессовки. Даже новый прибор необходимо проверять после монтажа. Основную проверку радиатора проводят после его установки и подключения к отопительной системе. До начала монтажа осматривают корпус, резьбовые отверстия, межсекционные стыки, лакокрасочное покрытие и комплектность изделия. Ниппельные соединения чугунного радиатора KONNER необходимо проверить на затяжку и при необходимости аккуратно подтянуть, поскольку при перевозке они могут ослабнуть. Выполнять такую операцию должен квалифицированный специалист с использованием соответствующего инструмента.
- Удаление байпаса в однотрубной системе. Перекрытие прохода по стояку нарушает циркуляцию теплоносителя у соседей.
- Резкое открытие вентилей. Паспорт запрещает резко открывать оба вентиля отключённого радиатора, поскольку это создаёт риск гидравлического удара и повреждения прибора.
- Длительное опорожнение системы. Систему отопления рекомендуется сохранять заполненной теплоносителем. Опорожнение допускается в аварийных ситуациях на минимально необходимый срок, но не более 15 суток в течение года.
Итоговый алгоритм выбора чугунного радиатора
Перед покупкой чугунного радиатора необходимо:
- Узнать рабочее и испытательное давление системы.
- Определить температурный график подачи и обратной линии.
- Рассчитать теплопотери помещения.
- Пересчитать паспортную теплоотдачу под фактический температурный режим.
- Определить необходимое количество секций.
- Измерить межосевое расстояние подводок.
- Проверить полную высоту, длину и глубину радиатора.
- Учесть монтажные зазоры.
- Проверить несущую способность стены и подобрать крепления.
- Выбрать схему подключения и арматуру.
- Проверить комплектность, паспорт и действующий сертификат.
- Поручить монтаж и опрессовку квалифицированным специалистам.
Чугунный радиатор может служить десятилетиями, но его надёжность определяется не только материалом. Критическое значение имеют правильный теплотехнический расчёт, соответствие параметрам системы, качество монтажа и соблюдение требований эксплуатации.
