Как установить чугунный радиатор

Установка чугунного радиатора требует определённых физических усилий, инструментов и навыков. Наш гайд поможет вам разобраться с нюансами монтажа радиатора и проделать это своими руками.

Монтаж чугунных радиаторов

Перед установкой чугунного радиатора, необходимо подготовить место монтажа. Нужно проверить надёжность поверхности для монтажа.

Разметка

Следующим шагом является обмер оконного проёма, чтобы сцентровать под ним отопительный прибор. На месте установки проводится центральная вертикальная линия, относительно её размечаются места крепления держателей радиатора. Горизонтальный размер выставляется по уровню трубы от стояка.

Схема разметки радиатора отопления

Стандартная схема включает в себя отступ от пола и подоконника на 10-15 см, и на 5 см от стены.

Далее необходимо обмерить саму батарею отопления, это позволит определить на сколько необходимо укоротить или удлинить примыкающие трубы подвода отопления. Затем следует сделать разметку для креплений радиатора. По вертикали места крепления должны совпадать с местами соединения чугунных или стальных секций, из которых и состоит радиатор. По горизонтали место крепления кронштейна выставляется на 2-3 мм выше центра сечения входной трубы отопления. Количество мест креплений зависит от количества стандартных чугунных секций радиатора, если их количество больше 12, то используется 6 кронштейнов, если меньше, то 4.

Не забудьте также проверить итоговую разметку и совместимость с радиатором. От точности и правильности проведения замеров и разметки будет зависеть точность монтажа отопительного оборудования.

Радиатор отопления ни в коем случае не должен опираться на подводящие трубы горячего водоснабжения.

Установка кронштейнов

Далее, просверлив отверстия согласно сделанной разметке, необходимо забить дюбеля нужного диаметра. Стандартные кронштейны имеют диаметр 12 мм, следовательно, для сверления отверстий под них используется сверло с таким же диаметром. После этого вкручиваются в дюбеля сами держатели.

Монтаж радиатора

После установки крепежных элементов, устанавливается сам радиатор. Радиатор должен жёстко опираться на все установленные опоры. Не забудьте проверить ровность монтажа с помощью уровня, если был допущен уклон, то придётся перевешивать батарею заново.

Радиатор должен быть установлен ровно. Уклоны — не допускаются. Перекос в ту или иную сторону может привести к тому, что радиатор не будет греть и его придётся монтировать заново.

Подключение к водоснабжению

Вентиль радиатора отопления

Заключительным этапом монтажа является подключение радиатора к водоснабжению. На местах крепления радиатора с трубами отопления монтируются запорные или регулируемые вентили — они позволяют регулировать количество поступаемого в радиатор теплоносителя.

Регулируемый кран прикручивается к радиатору с использованием герметика и/или пакли. Тоже самое повторяется при соединении вентиля с трубами отопления.

Проверка работы и подключения

После установки радиатора необходимо заполнить систему отопления водой и проверить на наличие утечек. При их обнаружении следует немедленно принять соответствующие меры. Затем проверяется работоспособность на нагрев и мощность.

Схема подключения радиатора к системе отопления зависит от конкретного дома, где будет устанавливаться радиатор.

Схемы подключения радиаторов отопления

Схема однотрубного бокового и однотрубного диагонального подключения

Однотрубное боковое и однотрубное диагональное — способы подключения.

Схема двухтрубного бокового и двухтрубного диагонального подключения

Двухтрубное боковое и двухтрубное диагональное — способы подключения.

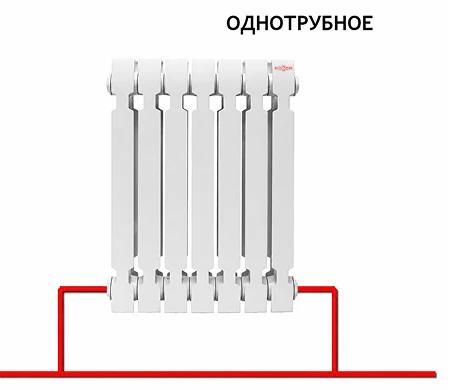

Схема однотрубного нижнего и двухтрубного нижнего подключения

Однотрубное нижнее и двухтрубное нижнее — способы подключения.

Схематично показаны, какие существуют способы подключения радиаторов к трубопроводу. Самым эффективным по теплоотдаче является диагональный.

Заключение

Чугунные радиаторы являются прочными и надежными, а также обладают высокой теплоотдачей. Однако, при выборе чугунного радиатора необходимо учитывать множество факторов, таких как его мощность, размер, дизайн и т.д. Также необходимо учитывать специфику установки чугунных радиаторов, которые могут потребовать некоторых специальных навыков и инструментов.

Независимо от того, решили вы установить чугунный радиатор самостоятельно или обратиться за помощью к профессионалам, необходимо выбрать качественный радиатор, который будет долговечным и эффективным в использовании. Следуя рекомендациям данной статьи, вы сможете правильно установить чугунный радиатор, который будет надежно обеспечивать отопление в вашем доме на протяжении многих лет.
